在工業流量測量中，電磁流量計因其高精度、寬量程和低維護需求成為液體流量測量的主流選擇。然而，根據管道內液體是否充滿，電磁流量計可分為滿管型和非滿管型，兩者在原理、適用場景、安裝要求及成本等方面存在顯著差異。本文從工況需求出發，系統對比兩類儀表的特點，并提供選型決策框架。
一、核心原理差異：測量基礎決定適用邊界
1. 滿管電磁流量計
原理：基于法拉第電磁感應定律，通過測量導電液體在磁場中流動時產生的感應電動勢計算流量。前提是液體必須完全充滿管道，確保磁場與液體間的有效耦合。
關鍵假設：流速分布對稱、液體電導率均勻、無氣體或固體顆粒干擾。

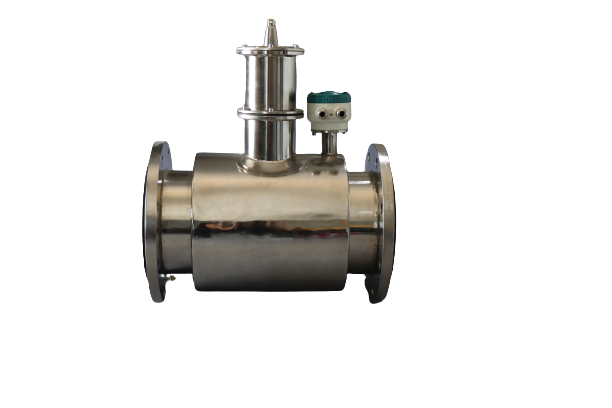

2. 非滿管電磁流量計
原理：在滿管原理基礎上，通過多電極布局（如環形電極、分布式電極）或智能算法補償，實現部分充滿管道時的流量測量。其核心是捕捉液面位置與流速的動態關系。
技術突破：需解決電極暴露、流速分布畸變、氣體干擾等難題，通常依賴高精度傳感器與先進信號處理技術。
二、性能對比：精度、穩定性與成本的三維權衡
對比維度 滿管電磁流量計 非滿管電磁流量計
測量精度 高（±0.5%~±1%） 中等（±1%~±3%，依賴液位補償算法）
穩定性 優（受干擾因素少） 良（需定期校準液位補償模型）
量程比 寬（通常10:1~100:1） 較窄（受液位波動限制，通常5:1~20:1）
安裝要求 嚴格（需垂直安裝或水平安裝且電極水平） 靈活（可適應傾斜、部分充滿管道）
維護成本 低（結構簡單，故障率低） 高（需定期清理沉積物、校準液位）
初始成本 中等（標準型價格區間） 高（含多電極與智能算法的專用型）
三、典型應用場景：從理想工況到復雜挑戰
1. 滿管電磁流量計的“舒適區”
封閉管道滿管流動：如化工流程中的液體輸送、水處理中的清水計量、食品飲料行業的衛生級測量。
穩定流速與電導率：液體電導率≥5μS/cm（如水、酸堿溶液、紙漿），流速分布均勻（無渦流或氣泡）。
高精度需求：貿易結算、成本核算、工藝控制等對誤差敏感的場景。
案例：某制藥企業純凈水輸送管道，采用滿管電磁流量計，精度達±0.3%，滿足GMP認證要求。
2. 非滿管電磁流量計的“突破領域”
開放式或部分充滿管道：如城市排水管道、灌溉渠道、雨水監測、污水處理廠的溢流口。
液位動態變化：液面高度隨工況波動（如泵啟停、閥門調節），需實時跟蹤液位與流量關系。
氣體或固體顆粒共存：如含氣液體（污水、紙漿）、含固體顆粒的漿液（礦漿、泥漿）。
案例：某城市雨水管網監測項目，采用非滿管電磁流量計，通過多電極布局與液位補償算法，在液位波動0.2m~1.5m范圍內實現±2%的測量精度。
四、選型決策框架：四步定位最優方案
1. 第一步：確認管道充滿狀態
滿管工況：若液體始終充滿管道（如封閉循環系統），優先選擇滿管型，以獲取更高精度與穩定性。
非滿管工況：若液位動態變化（如排水管道、溢流口），或需測量開放渠道流量，必須選用非滿管型。
2. 第二步：評估流體特性
電導率：滿管型要求電導率≥5μS/cm。
含氣量/含固量：若流體含大量氣體或固體顆粒，需選擇具備抗氣泡/抗堵塞設計的非滿管型。
3. 第三步：分析安裝條件
空間限制：滿管型需滿足直管段要求（上游5D~10D，下游2D~5D）；非滿管型可適應彎曲管道或緊湊空間。
環境因素：若安裝位置易積水、腐蝕或振動，需選擇防護等級高（如IP68）的非滿管型。
4. 第四步：權衡成本與效益
初始投資：非滿管型價格通常為滿管型的1.5~2倍，但可減少管道改造費用（如無需滿管設計）。
長期成本：滿管型維護成本低，壽命長（10年以上）；非滿管型需定期清理電極與校準，維護成本較高。
優先滿管型：若工況滿足“封閉管道、穩定液位、高精度需求”，滿管型是成本效益最優解。
選擇非滿管型：若需測量開放渠道、液位動態變化或含氣/含固流體，非滿管型是唯一可行方案，但需接受稍高的成本與維護需求。
靈活適配：通過可切換模式、組合測量或輔助技術，可進一步拓展電磁流量計的適用范圍，實現復雜工況下的高精度測量。
通過系統分析工況需求、流體特性與安裝條件，結合成本與效益權衡，可精準定位最適合的電磁流量計方案，為工業流程優化與成本控制提供可靠數據支持。
